Drohnenvermessung des Safarilands Stukenbrock

Hochauflösendes Orthophoto als präzise Bestands- und Planungsgrundlage für die Umgestaltung des Parkgeländes.

3

Das Projekt auf einen Blick

Branche

Planungsbüros, Ingenieurbüros, Garten- und Landschaftsarchitektur, Freizeitparks

Region

Nordrhein-Westfalen, Kreis Gütersloh, Schloß Holte-Stukenbrock

Leistung

Drohnenbefliegung, GNSS-Georeferenzierung und Erstellung eines hochauflösenden Orthophotos

Zeitraum

04/2026

Erfasster Bereich

Gesamtes Parkgelände des Safarilands Stukenbrock

Besonderheit

Befliegung eines großflächigen Tierparks im laufenden Betrieb mit rund 2.300 Luftbildern und einer Bodenauflösung von 1,5 cm pro Pixel

Übergabeformate

Georeferenziertes Orthophoto beziehungsweise Orthomosaik

Ausgangslage

Für die geplante Umgestaltung des Safarilands Stukenbrock benötigte die Nagel Plant GmbH eine aktuelle und hochauflösende Bestandsaufnahme des gesamten Parkgeländes.

Ziel war die Erstellung eines georeferenzierten Orthophotos als präzise Grundlage für die weitere Entwurfs- und Ausführungsplanung. Wege, Grünflächen, Gebäude und weitere Bereiche des Parks sollten vollständig und lagegenau abgebildet werden, damit sie direkt in die weitere Planung einbezogen werden können.

Herausforderungen

Die Größe und Struktur des Parkgeländes erforderten bereits im Vorfeld eine sorgfältige Vorbereitung. Neben den notwendigen Genehmigungen und Flugfreigaben mussten geeignete Standorte für die Passpunkte bestimmt und eine Flugroute für die möglichst vollständige Erfassung des Areals geplant werden.

Eine besondere Anforderung ergab sich aus dem laufenden Betrieb des Safarilands. Während der Befliegung befanden sich die Tiere auf dem Gelände. Flugplanung und Durchführung mussten daher so abgestimmt werden, dass Störungen für die Tiere auf ein Minimum reduziert wurden.

Unser Vorgehen

01 Erkundung des Projektgebiets

Zu Beginn wurde das Parkgelände begangen und hinsichtlich seiner räumlichen Strukturen, der Passpunktverteilung und der geeigneten Flugrouten analysiert.

02 Vorbereitung der Befliegung

Anschließend wurden die erforderlichen Genehmigungen und Flugfreigaben eingeholt und die Befliegung unter Berücksichtigung des laufenden Tierparkbetriebs vorbereitet.

03 Einmessung der Bodenpasspunkte

Fünf Bodenpasspunkte wurden mit GNSS-RTK präzise eingemessen. Sie bildeten die Grundlage für die spätere Georeferenzierung der Luftbilder.

04 Systematische Drohnenbefliegung

Das gesamte Parkgelände wurde in einer Flughöhe von etwa 50 bis 60 Metern über Grund beflogen. Dabei entstanden rund 2.300 Luftbilder mit der erforderlichen Überdeckung für eine weitgehend vollständige und lückenlose Erfassung.

05 Photogrammetrische Auswertung

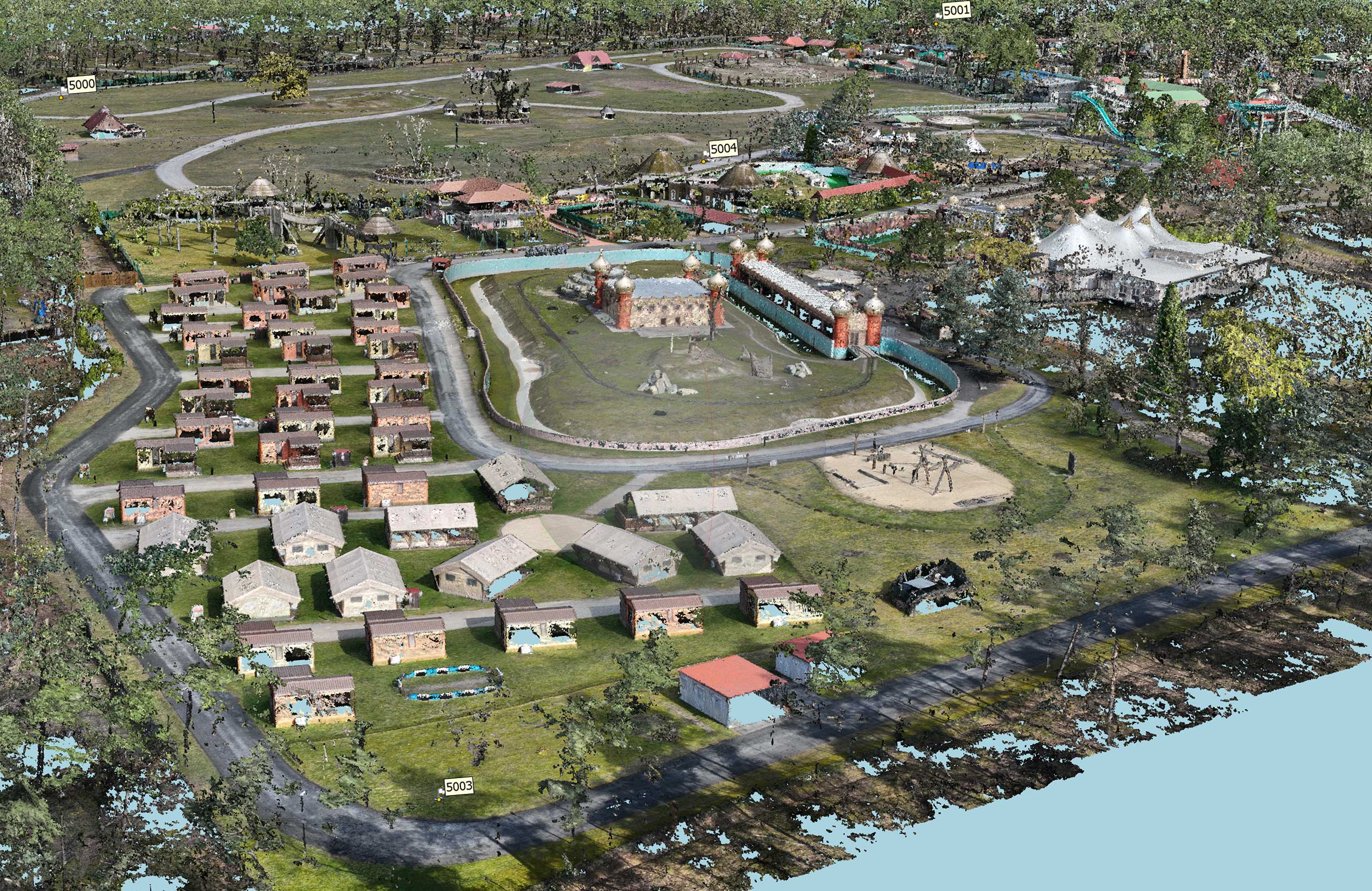

Im Innendienst wurden die Luftbilder in Agisoft Metashape verarbeitet. Als Zwischenergebnis entstand eine 3D-Punktwolke mit rund 800 Millionen Punkten.

06 Berechnung und Qualitätskontrolle des Orthophotos

Nach Georeferenzierung und abschließender Qualitätsprüfung wurde ein hochauflösendes Orthomosaik mit einer Bodenauflösung von 1,5 cm pro Pixel erzeugt und als Planungsgrundlage bereitgestellt.

Unser Vorgehen

01. Erkundung des Projektgebiets

Zu Beginn wurde das Parkgelände begangen und hinsichtlich seiner räumlichen Strukturen, der Passpunktverteilung und der geeigneten Flugrouten analysiert.

02. Vorbereitung der Befliegung

Anschließend wurden die erforderlichen Genehmigungen und Flugfreigaben eingeholt und die Befliegung unter Berücksichtigung des laufenden Tierparkbetriebs vorbereitet.

03. Einmessung der Bodenpasspunkte

Fünf Bodenpasspunkte wurden mit GNSS-RTK präzise eingemessen. Sie bildeten die Grundlage für die spätere Georeferenzierung der Luftbilder.

04. Systematische Drohnenbefliegung

Das gesamte Parkgelände wurde in einer Flughöhe von etwa 50 bis 60 Metern über Grund beflogen. Dabei entstanden rund 2.300 Luftbilder mit der erforderlichen Überdeckung für eine weitgehend vollständige und lückenlose Erfassung.

05. Photogrammetrische Auswertung

Im Innendienst wurden die Luftbilder in Agisoft Metashape verarbeitet. Als Zwischenergebnis entstand eine 3D-Punktwolke mit rund 800 Millionen Punkten.

06. Berechnung und Qualitätskontrolle des Orthophotos

Nach Georeferenzierung und abschließender Qualitätsprüfung wurde ein hochauflösendes Orthomosaik mit einer Bodenauflösung von 1,5 cm pro Pixel erzeugt und als Planungsgrundlage bereitgestellt.

Technologien & Equipment

Vermessungstechniker erfasst eine Straße mit einem tragbaren mobilen 3D-Laserscanner.

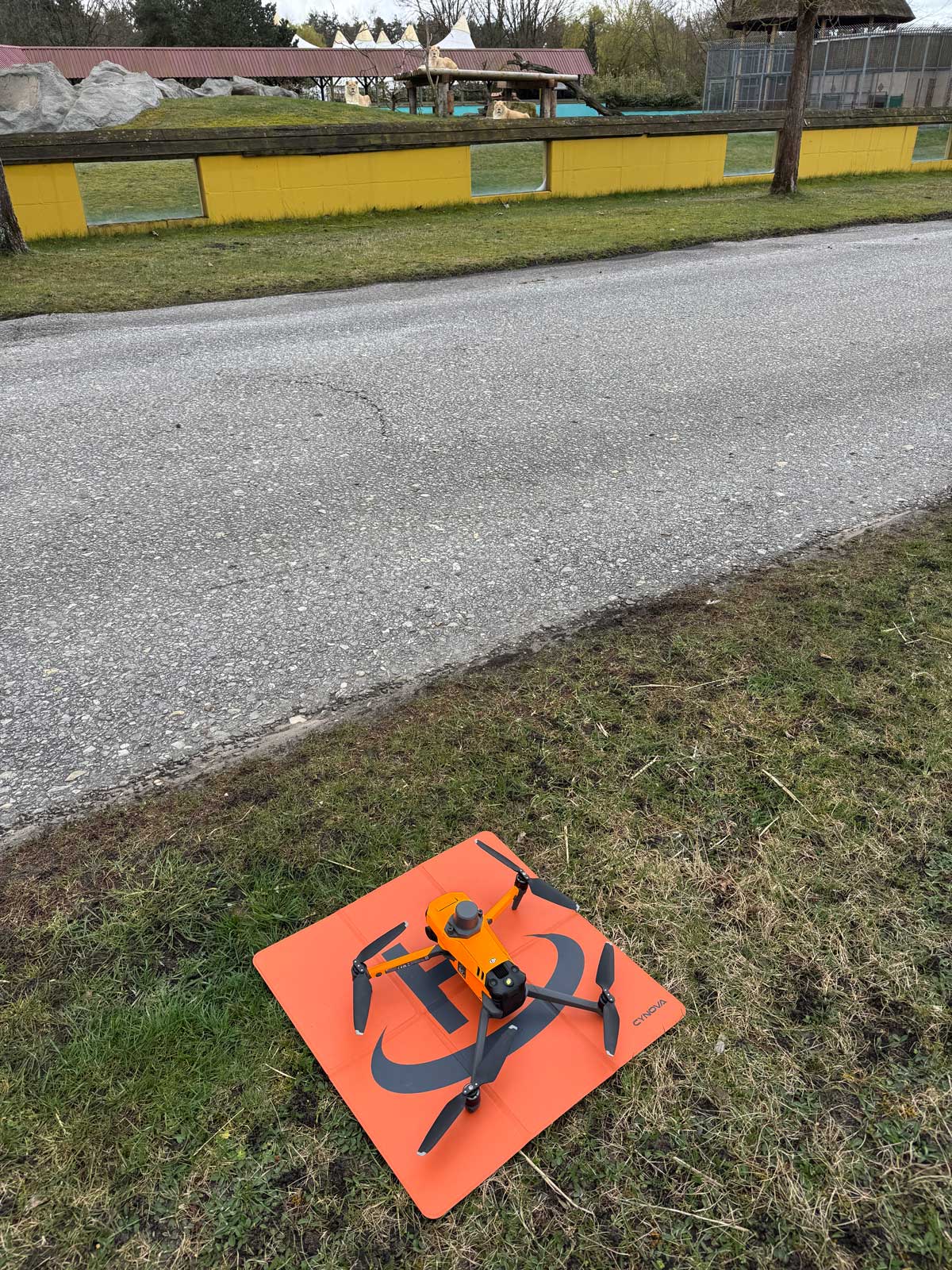

Für die flächendeckende Erfassung des Parkgeländes kam eine DJI Mavic 3 Enterprise zum Einsatz. Die geplanten Flugrouten und hohen Bildüberdeckungen ermöglichten eine detaillierte photogrammetrische Abbildung des gesamten Areals.

Fünf mit einem Trimble R12i eingemessene Bodenpasspunkte sorgten für die präzise Georeferenzierung der Luftbilder. Die photogrammetrische Verarbeitung, Punktwolkenerzeugung und Berechnung des Orthomosaiks erfolgten in Agisoft Metashape.

Geräte

Drohne DJI Mavic 3 Enterprise
GNSS-Empfänger Trimble R12i
Bodenpasspunkte zur Georeferenzierung

Software

Agisoft Metashape

Ergebnis & Mehrwert

Hochauflösende Planungsgrundlage für das gesamte Parkgelände

Das Ergebnis war ein aktuelles und georeferenziertes Orthophoto des Safarilands Stukenbrock mit einer Bodenauflösung von 1,5 cm pro Pixel.

Mehrwert für den Auftraggeber:

Z

Flächendeckende Bestandsaufnahme

Z

Bodenauflösung von 1,5 cm pro Pixel

Z

Lagegenaue Darstellung des Parkgeländes

Z

Direkte Auswertung von Wegen und Grünflächen

Z

Aktuelle Grundlage für die Umgestaltung

Z

Weniger zusätzliche Aufmaße vor Ort

Gebäude, Wege, Vegetationsflächen und weitere Planungsbereiche können direkt im Orthophoto betrachtet und ausgewertet werden. Dadurch erhält das Planungsbüro eine einheitliche Datengrundlage, die Entwurfs- und Ausführungsplanung vereinfacht und zusätzliche Vor-Ort-Aufnahmen reduziert.

Auch für weitere Freizeitparks, Tierparks und großflächige Außenanlagen eignet sich die Drohnenvermessung überall dort, wo aktuelle und detailreiche Bestandsdaten für Planung und Umgestaltung benötigt werden.
