Drohnenvermessung und Gewässerprofile der Werre in Bad Oeynhausen

Bestands- und Profildaten für die naturnahe Umgestaltung der Unteren Werre.

Das Projekt auf einen Blick

Branche

Wasserbau, Renaturierung, Städte und Gemeinden, Tiefbau, Ingenieurbüros

Region

NRW, Kreis Minden-Lübbecke, Bad Oeynhausen

Leistung

Drohnenvermessung, Orthomosaik, terrestrisches topographisches Aufmaß, Gewässerprofile, Bestandspläne, Erdmassenberechnung, digitaler Zwilling einer Brücke

Messumfang

22 Gewässerprofile je Messkampagne

Zeitraum

2025

Besonderheiten

Kombination aus UAV-Befliegung, terrestrischer Vermessung und 3D-Bauwerkserfassung für Bestands-, Profil- und Nachweisdaten

Übergabeformate

PDF, DXF, 3D-Daten

Ausgangslage

Im Rahmen der naturnahen Umgestaltung der Unteren Werre sollte der bestehende Zustand des Geländes sowie der spätere Ausbauzustand vermessungstechnisch dokumentiert werden. Benötigt wurde eine belastbare Datengrundlage für Planung, Nachweis und Projektbegleitung.

Neben flächigen Bestandsdaten waren auch präzise Gewässerprofile erforderlich, um den tatsächlichen Verlauf des verlegten Flusses nachvollziehbar abzubilden. Zusätzlich sollte mit der Alten Sielbrücke ein Bauwerk im Projektbereich vollständig dreidimensional erfasst werden.

Herausforderungen

Die Vermessung fand in einem Gewässerumfeld mit teilweise starkem Bewuchs und wechselnden Geländeformen statt. Gleichzeitig mussten sowohl flächige Bestandsdaten aus der Luft als auch präzise Profilschnitte im Gewässer erzeugt werden.

Hinzu kam die Anforderung, die Alte Sielbrücke vollständig dreidimensional zu erfassen, einschließlich schwer zugänglicher Bereiche. Das Projekt erforderte daher die gezielte Kombination mehrerer Vermessungsmethoden in einem gemeinsamen Datenmodell.

Unser Vorgehen

01 Abstimmung von Datenbedarf und Projektzielen

Zu Beginn wurden die Anforderungen an Genauigkeit, Datenprodukte und Leistungsumfang abgestimmt und die vermessungstechnischen Grundlagen zusammengestellt.

02 Erfassung des Bestandsgeländes

Das Projektgebiet wurde zunächst per Drohne beflogen und durch terrestrische Vermessung ergänzt, um eine vollständige Datengrundlage des Bestandsgeländes zu erhalten.

03 Aufnahme der Gewässerprofile

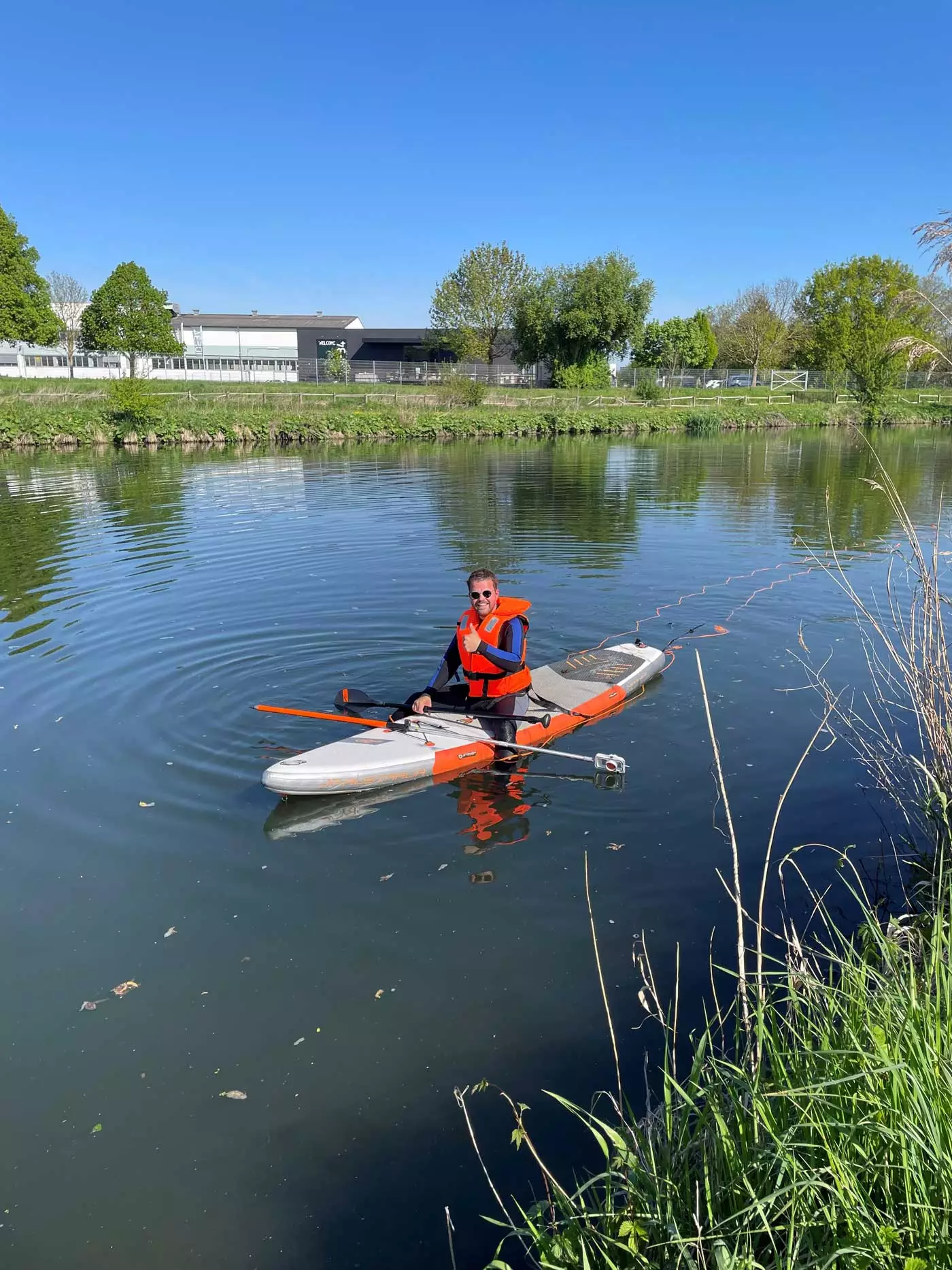

Im Gewässer wurden 22 Profile aufgenommen und als Schnitte für den Ist-Zustand aufbereitet.

04 Zweite Messkampagne nach Umsetzung der Maßnahme

Nach dem Ausbau erfolgten eine weitere Befliegung und eine erneute Profilmessung, um den Soll-Zustand sowie Veränderungen im Gelände nachvollziehbar zu dokumentieren.

05 3D-Erfassung der Alten Sielbrücke

Parallel dazu wurde die Brücke gezielt per Drohne aus mehreren Perspektiven aufgenommen. Aus den überlappenden Bildflügen entstand eine Punktwolke als Grundlage für die 3D-Auswertung.

06 Datenverarbeitung und Auswertung

Im Innendienst wurden Orthomosaik, Bestandspläne, Gewässerprofile, Erdmassenberechnung und der digitale Zwilling der Brücke aus den kombinierten UAV- und terrestrischen Daten abgeleitet.

Unser Vorgehen

01. Abstimmung von Datenbedarf und Projektzielen

Zu Beginn wurden die Anforderungen an Genauigkeit, Datenprodukte und Leistungsumfang abgestimmt und die vermessungstechnischen Grundlagen zusammengestellt.

02. Erfassung des Bestandsgeländes

Das Projektgebiet wurde zunächst per Drohne beflogen und durch terrestrische Vermessung ergänzt, um eine vollständige Datengrundlage des Bestandsgeländes zu erhalten.

03. Aufnahme der Gewässerprofile

Im Gewässer wurden 22 Profile aufgenommen und als Schnitte für den Ist-Zustand aufbereitet.

04. Zweite Messkampagne nach Umsetzung der Maßnahme

Nach dem Ausbau erfolgten eine weitere Befliegung und eine erneute Profilmessung, um den Soll-Zustand sowie Veränderungen im Gelände nachvollziehbar zu dokumentieren.

05. 3D-Erfassung der Alten Sielbrücke

Parallel dazu wurde die Brücke gezielt per Drohne aus mehreren Perspektiven aufgenommen. Aus den überlappenden Bildflügen entstand eine Punktwolke als Grundlage für die 3D-Auswertung.

06. Datenverarbeitung und Auswertung

Im Innendienst wurden Orthomosaik, Bestandspläne, Gewässerprofile, Erdmassenberechnung und der digitale Zwilling der Brücke aus den kombinierten UAV- und terrestrischen Daten abgeleitet.

Technologien & Equipment

Für das Projekt wurden Drohnenvermessung und terrestrische Vermessung gezielt miteinander kombiniert. So konnten flächige Bestandsdaten, präzise Gewässerprofile und detaillierte Bauwerksinformationen in einer gemeinsamen Datengrundlage zusammengeführt werden.

Die Luftbilddaten wurden photogrammetrisch ausgewertet und zu Orthomosaiken sowie Punktwolken verarbeitet. Ergänzende Bodenaufnahmen lieferten die Genauigkeit für Profile, Detailpunkte und die planliche Auswertung.

Geräte

Drohne (UVA)
GNSS-System zur Georeferenzierung
Tachymeter

Software

Agisoft
Geograf Vision

Ergebnis & Mehrwert

Vollständige Datengrundlage für Umgestaltung, Nachweis und Dokumentation

Das Projekt lieferte ein georeferenziertes Orthomosaik, digitale Bestandspläne, Gewässerprofile für Ist- und Soll-Zustand, Erdmassenberechnungen sowie ein 3D-Modell der Alten Sielbrücke als digitaler Zwilling.

Vorteile für den Auftraggeber:

Z

Flächige Bestandsdaten und präzise Gewässerprofile

Z

Vergleich von Ist- und Ausbauzustand

Z

Belastbare Grundlage für Nachweise und Planung

Z

Erdmassenberechnung auf Basis digitaler Geländedaten

Z

Digitaler Zwilling der Brücke für weitere Auswertungen

Z

Weniger Abstimmungsaufwand durch ein gemeinsames Datenmodell

Sie benötigen neben klassischen Vermessungsdaten auch 3D-Modelle von Bauwerken oder komplexen Gewässerbereichen?

Wir liefern belastbare Datengrundlagen – vom Orthomosaik bis zum digitalen Zwilling.
