Drohnenvermessung einer 5.000 m² Dachfläche in Bad Salzuflen

Für die Planung einer Dachsanierung am Standort der Project Kunststofftechnik in Bad Salzuflen benötigte der planende Architekt Ralf Blase eine präzise geometrische Bestandsgrundlage der vorhandenen Dachflächen. Gerade bei größeren Industriegebäuden stimmen ältere Planunterlagen häufig nicht mehr vollständig mit dem tatsächlichen Bestand überein. Umbauten, technische Aufbauten oder nachträgliche Veränderungen wirken sich direkt auf Dachflächen, Maße und Materialmengen aus. Für eine belastbare Sanierungsplanung war deshalb eine aktuelle, georeferenzierte Datengrundlage erforderlich.

Die Vermessung von Industriedächern bringt mehrere praktische Anforderungen mit sich. In diesem Fall mussten rund 5.000 m² Dachfläche vollständig und präzise erfasst werden. Gleichzeitig waren einzelne Bereiche nur eingeschränkt zugänglich, und unterschiedliche Dachgeometrien sowie technische Aufbauten mussten sicher mit aufgenommen werden. Eine klassische Vermessung direkt auf dem Dach wäre deutlich zeitaufwendiger gewesen und hätte zusätzlichen Sicherheitsaufwand verursacht. Die UAV-Befliegung ermöglichte hier eine vollständige Datenerfassung aus der Luft, ohne die Dachflächen betreten zu müssen.

Im Vorfeld wurde gemeinsam mit dem Auftraggeber festgelegt, welche Genauigkeiten und Datenprodukte für die weitere Planung benötigt werden.

Anschließend wurden Flugplanung, Luftraumbedingungen und die projektbezogenen Voraussetzungen für eine vollständige Dachabdeckung geprüft und vorbereitet.

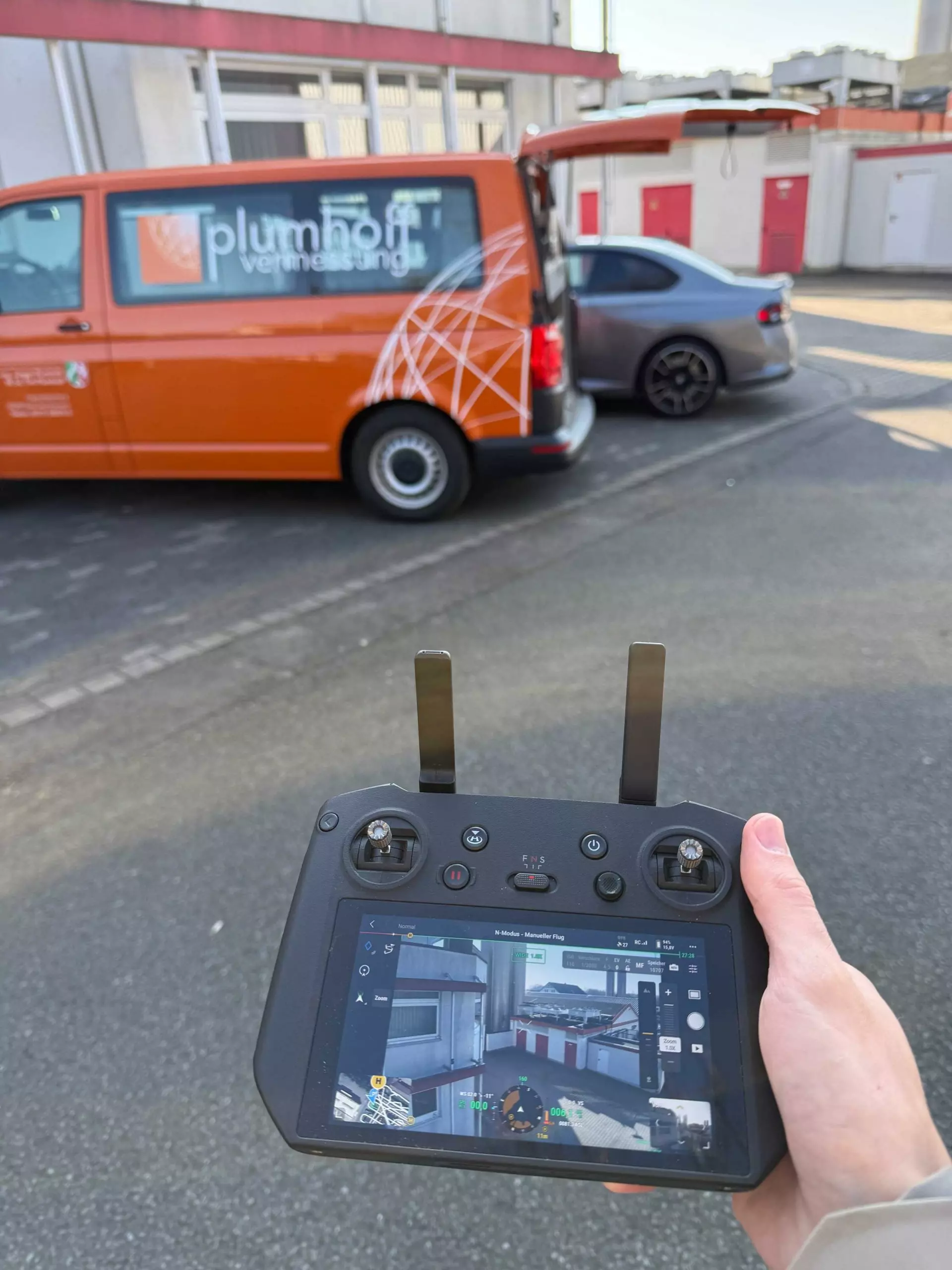

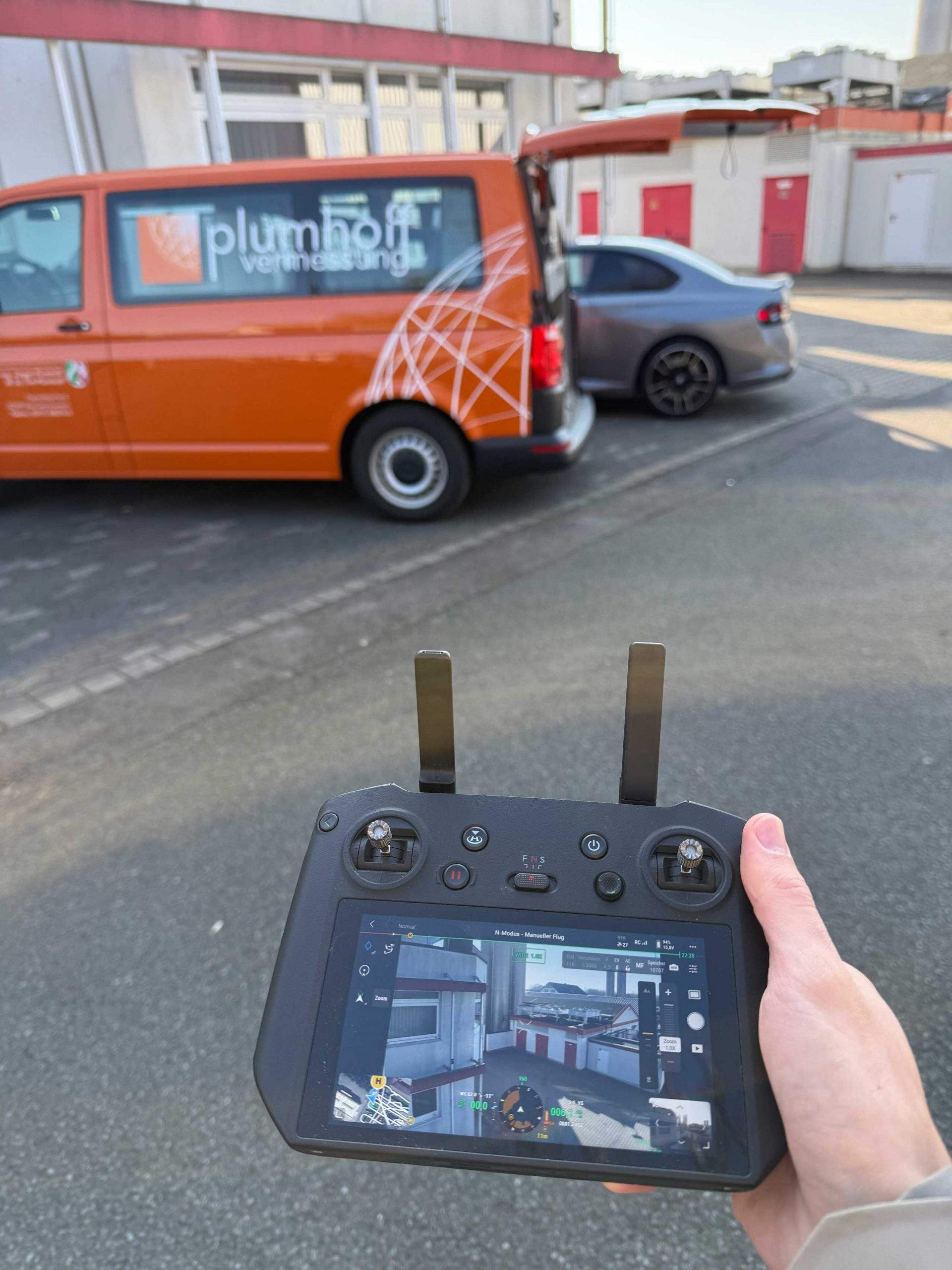

Die Befliegung wurde von einem zertifizierten Fernpiloten durchgeführt. Die Drohne erfasste die Dachflächen systematisch aus der Luft mit hoher Bildüberlappung als Grundlage für die spätere 3D-Auswertung.

Für die exakte Einbindung der UAV-Daten in das Koordinatensystem wurden Passpunkte mit GNSS eingemessen und in die weitere Verarbeitung übernommen.

Im Innendienst wurden die Luftbilder ausgewertet und daraus eine georeferenzierte 3D-Punktwolke, ein Orthomosaik sowie Dachflächenpläne mit Bemaßungen und Flächenangaben erstellt.

Anschließend wurden Flugplanung, Luftraumbedingungen und die projektbezogenen Voraussetzungen für eine vollständige Dachabdeckung geprüft und vorbereitet.

Die Befliegung wurde von einem zertifizierten Fernpiloten durchgeführt. Die Drohne erfasste die Dachflächen systematisch aus der Luft mit hoher Bildüberlappung als Grundlage für die spätere 3D-Auswertung.

Für die exakte Einbindung der UAV-Daten in das Koordinatensystem wurden Passpunkte mit GNSS eingemessen und in die weitere Verarbeitung übernommen.

Im Innendienst wurden die Luftbilder ausgewertet und daraus eine georeferenzierte 3D-Punktwolke, ein Orthomosaik sowie Dachflächenpläne mit Bemaßungen und Flächenangaben erstellt.

Für die Vermessung kam eine UAV-Drohne in Kombination mit GNSS-Vermessung zur präzisen Georeferenzierung der Luftbilddaten zum Einsatz. So konnten die Dachflächen vollständig, sicher und ohne Begehung erfasst werden. Die photogrammetrische Auswertung der UAV-Aufnahmen erfolgte in Agisoft. Für die weitere Planerstellung, Bemaßung und Flächenberechnung wurde Geograf Vision eingesetzt.
