3D-Laserscanning eines historischen Gebäudes
Präzise Bestandsdaten und Planunterlagen als Grundlage für Planung, Vermarktung und weitere Nutzung.Das Projekt auf einen Blick
Branche
Architekten, Planer, Ingenieurbüros, Immobilienfirmen, Projektentwickler
Leistung
3D-Laserscanning innen und außen, Drohnenbefliegung, Punktwolkenauswertung, Ableitung von Grundrissen, Schnitten und Ansichten
Zeitraum
2024
Besonderheiten
Kombination aus terrestrischem 3D-Laserscanning und Drohnenbefliegung mit rund 700 Mio. Messpunkten für eine vollständige Bestandsgrundlage auch in schwer zugänglichen Bereichen
Übergabeformate
Grundrisse, Schnitte, Wohnflächenberechnung, Punktwolke im E57-Format, PDF, DWG / DXF
Ausgangslage
Für ein historisches Gebäude lagen keine verlässlichen Planunterlagen vor. Benötigt wurde daher eine vollständige geometrische Erfassung als belastbare Grundlage für Planung, Dokumentation und weitere Nutzung.
Im Rahmen des Projekts sollten aus der Bestandsaufnahme unter anderem Grundrisse, Schnitte, eine Wohnflächenberechnung und der umbaute Raum abgeleitet werden. Gerade bei historischen Gebäuden fehlen häufig belastbare Unterlagen oder sie stimmen nicht mit dem tatsächlichen Bestand überein.
Herausforderungen
Das Gebäude wies unterschiedliche Bauzustände, erkennbare Verformungen sowie teilweise schiefe und uneinheitliche Böden, Wände und Decken auf. Eine klassische Aufnahme wäre hier deutlich aufwendiger und in vielen Bereichen weniger belastbar gewesen.
Hinzu kamen komplexe Geometrien sowie schwer zugängliche Dach- und Außenbereiche. Ziel war es, diese Abweichungen und Besonderheiten vollständig zu erfassen und korrekt in Planunterlagen zu überführen.
Unser Vorgehen
01
Abstimmung der Anforderungen
Zu Beginn wurde festgelegt, welche Bestandsdaten und Planunterlagen aus der Vermessung abgeleitet werden sollten.
02
Vollständige 3D-Erfassung des Gebäudes
Das Gebäude wurde innen und außen mit einem terrestrischen 3D-Laserscanner aufgenommen.
03
Ergänzende Drohnenbefliegung
Für Dach- und Außenbereiche erfolgte zusätzlich eine Drohnenbefliegung, um auch schwer zugängliche Bereiche vollständig zu erfassen.
04

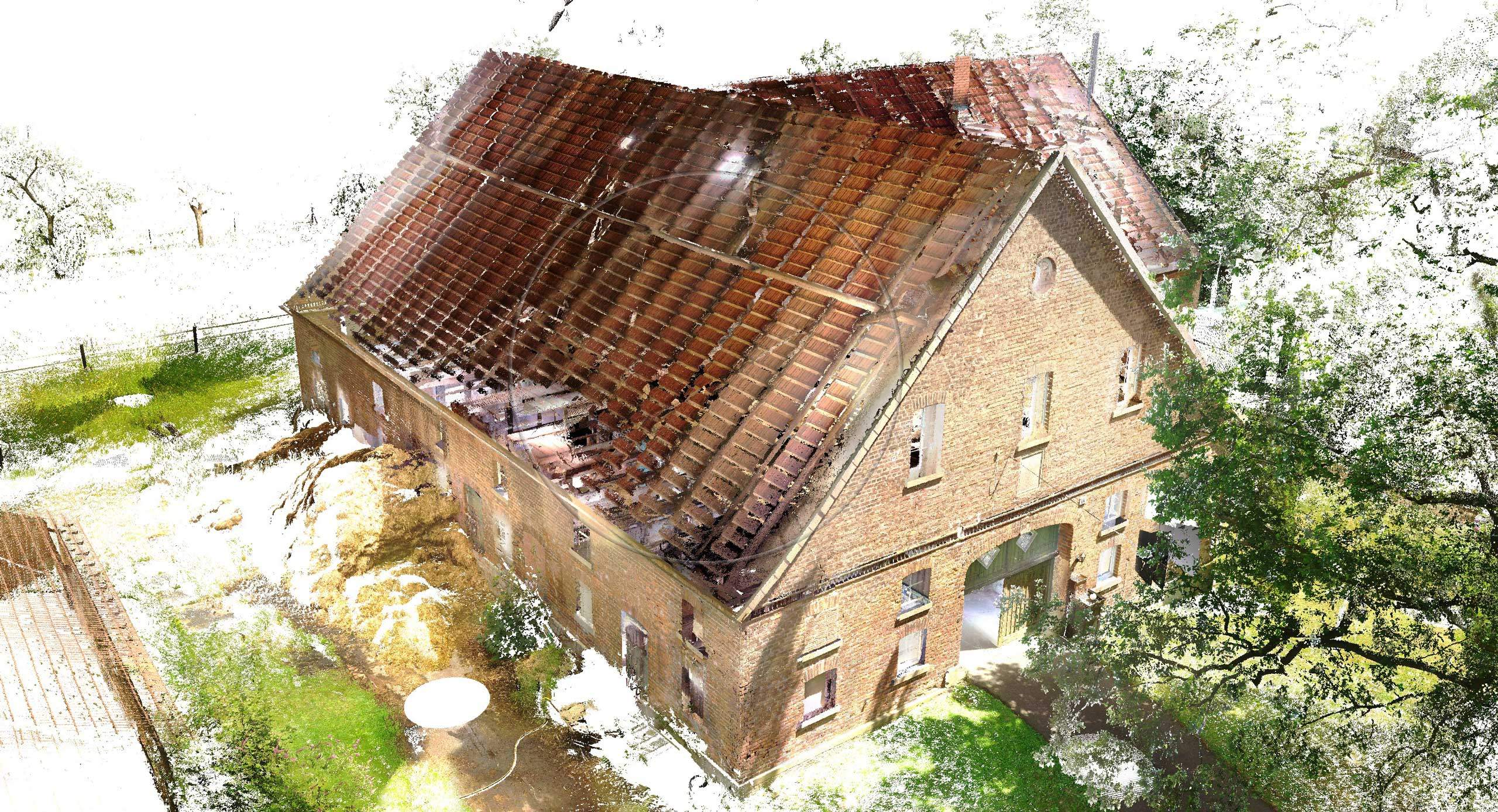

Erzeugung der Gesamtpunktwolke

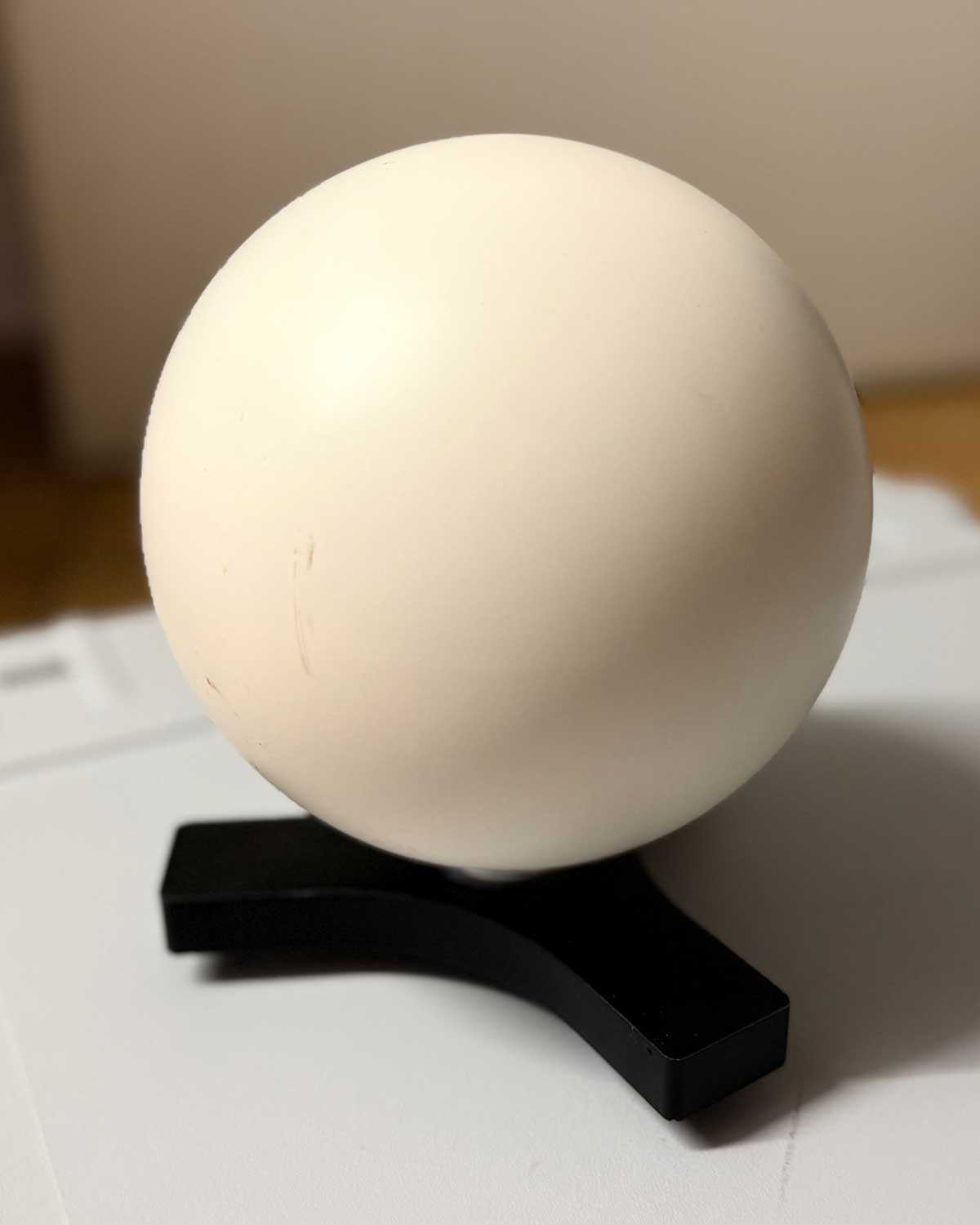

Die einzelnen Scanstandorte wurden mit Hilfe von Referenzkugeln registriert und zu einer durchgehenden Punktwolke mit rund 700 Mio. Punkten zusammengeführt.
05
Auswertung und Ableitung der Planunterlagen
Auf Basis der Punktwolke wurden Grundrisse, Schnitte, Ansichten sowie die Wohnflächenberechnung und der umbaute Raum abgeleitet.
Unser Vorgehen
01. Abstimmung der Anforderungen
Zu Beginn wurde festgelegt, welche Bestandsdaten und Planunterlagen aus der Vermessung abgeleitet werden sollten.
02. Vollständige 3D-Erfassung des Gebäudes
Das Gebäude wurde innen und außen mit einem terrestrischen 3D-Laserscanner aufgenommen.
03. Ergänzende Drohnenbefliegung
Für Dach- und Außenbereiche erfolgte zusätzlich eine Drohnenbefliegung, um auch schwer zugängliche Bereiche vollständig zu erfassen.
04. Erzeugung der Gesamtpunktwolke
Die einzelnen Scanstandorte wurden mit Hilfe von Referenzkugeln registriert und zu einer durchgehenden Punktwolke mit rund 700 Mio. Punkten zusammengeführt.
05. Auswertung und Ableitung der Planunterlagen
Auf Basis der Punktwolke wurden Grundrisse, Schnitte, Ansichten sowie die Wohnflächenberechnung und der umbaute Raum abgeleitet.
Technologien & Equipment
Für das Projekt wurden terrestrisches 3D-Laserscanning und Drohnendaten gezielt miteinander kombiniert. So konnte das Gebäude innen, außen und im Dachbereich vollständig und lückenlos erfasst werden.
Die Registrierung der Scans erfolgte mit Referenzkugeln. Anschließend wurde die Punktwolke georeferenziert, bereinigt und für die planliche Auswertung aufbereitet.
Geräte
- Terrestrischer 3D-Laserscanner
- Drohne
- GNSS
- Referenzkugeln / Targets
Software
- Agisoft
- Geograf Vision
Koordinatensystem
- UTM / ETRS89
Ergebnis & Mehrwert
Vollständige digitale Bestandsgrundlage für ein historisches Gebäude
Das Ergebnis war eine präzise und georeferenzierte Punktwolke als Grundlage für Grundrisse, Schnitte, Ansichten, Wohnflächenberechnung und weitere Planunterlagen.Mehrwert für den Auftraggeber:
Vollständige Erfassung des Bestands
Belastbare Grundrisse und Schnitte
Wohnflächenberechnung auf Vermessungsbasis
Dokumentation komplexer Geometrien und Verformungen
Sichere Grundlage für Planung und Vermarktung
Nachvollziehbare Ableitung aller Planunterlagen aus der Punktwolke
Sie benötigen präzise Bestandsdaten für ein historisches oder komplexes Gebäude?
Wir erfassen Bestandsobjekte vollständig per 3D-Laserscanning und Drohne und bereiten die Daten als belastbare Grundlage für Planung, Dokumentation und weitere Nutzung auf.
