3D-Laserscanning für eine Treppenhaussanierung in Bad Oeynhausen
Präzise Bestandsdaten für die sichere Planung des nächsten Sanierungsabschnitts.Das Projekt auf einen Blick
Branche
Architekten, Planungsbüros, Ingenieurbüros, öffentliche Bauherren
Region
NRW, Kreis Minden-Lübbecke, Bad Oeynhausen-Eidinghausen
Leistung
Mobiles 3D-Laserscanning, Punktwolkenerstellung, Ableitung von Grundrissen und Schnitten
Messumfang
Ca. 2 km Flusslauf, rund 2.500 Luftbilder
Zeitraum
05/2026
Messumfang
Vollständige digitale Erfassung mehrerer Geschosse im laufenden Schulbetrieb als Grundlage für passgenaue Planung und Fertigung
Besonderheit
Vollständige digitale Erfassung mehrerer Geschosse im laufenden Schulbetrieb als Grundlage für passgenaue Planung und Fertigung
Übergabeformate
E57, PDF, DXF/DWG
Ausgangslage
Bei der Sanierung eines Treppenhauses im Schulzentrum Nord zeigte sich bereits im ersten Bauabschnitt, dass die vorhandenen Planunterlagen den tatsächlichen Bestand nicht ausreichend abbildeten. Die Geschosse waren nicht vollständig deckungsgleich, sodass Bauteile während der Montage angepasst und einzelne Bereiche nachträglich bearbeitet werden mussten.
Für den nächsten Sanierungsabschnitt entschied sich die Architektin Ingrid Schley, Dipl.-Ing. Architektin, deshalb für eine vollständige digitale Bestandserfassung. Ziel war eine verlässliche geometrische Grundlage, aus der Grundrisse und Schnitte für die weitere Planung abgeleitet werden konnten.
Herausforderungen
Die Vermessung fand während des laufenden Schulbetriebs statt. Die Treppenhäuser konnten nur während der Unterrichtszeiten aufgenommen werden, wenn sich keine Schülerinnen und Schüler in den betreffenden Bereichen befanden.
Der Aufnahmeablauf musste deshalb genau mit dem Schulalltag abgestimmt werden. Gleichzeitig war eine möglichst vollständige Erfassung ohne Verdeckungen erforderlich, damit die tatsächlichen Geometrien der Treppenhäuser später zuverlässig ausgewertet werden konnten.
Unser Vorgehen
01
Abstimmung des Aufnahmeablaufs
Die Vermessung wurde so geplant, dass die Treppenhäuser während des laufenden Schulbetriebs möglichst störungsfrei erfasst werden konnten.
02
Mobile Erfassung aller Geschosse
Mit dem NavVis MLX wurden Treppenläufe, Podeste, Wände, Türöffnungen, Fußböden, Deckenhöhen, Unterzüge, Treppenaugen sowie Säulen und Stützen vollständig aufgenommen.
03
Konzentration auf planungsrelevante Bauteile
Die Geländer wurden bewusst nicht als eigener Bestandsbestandteil ausgearbeitet, da sie für die weitere Planung nicht erforderlich waren.
04
Registrierung der Scandaten

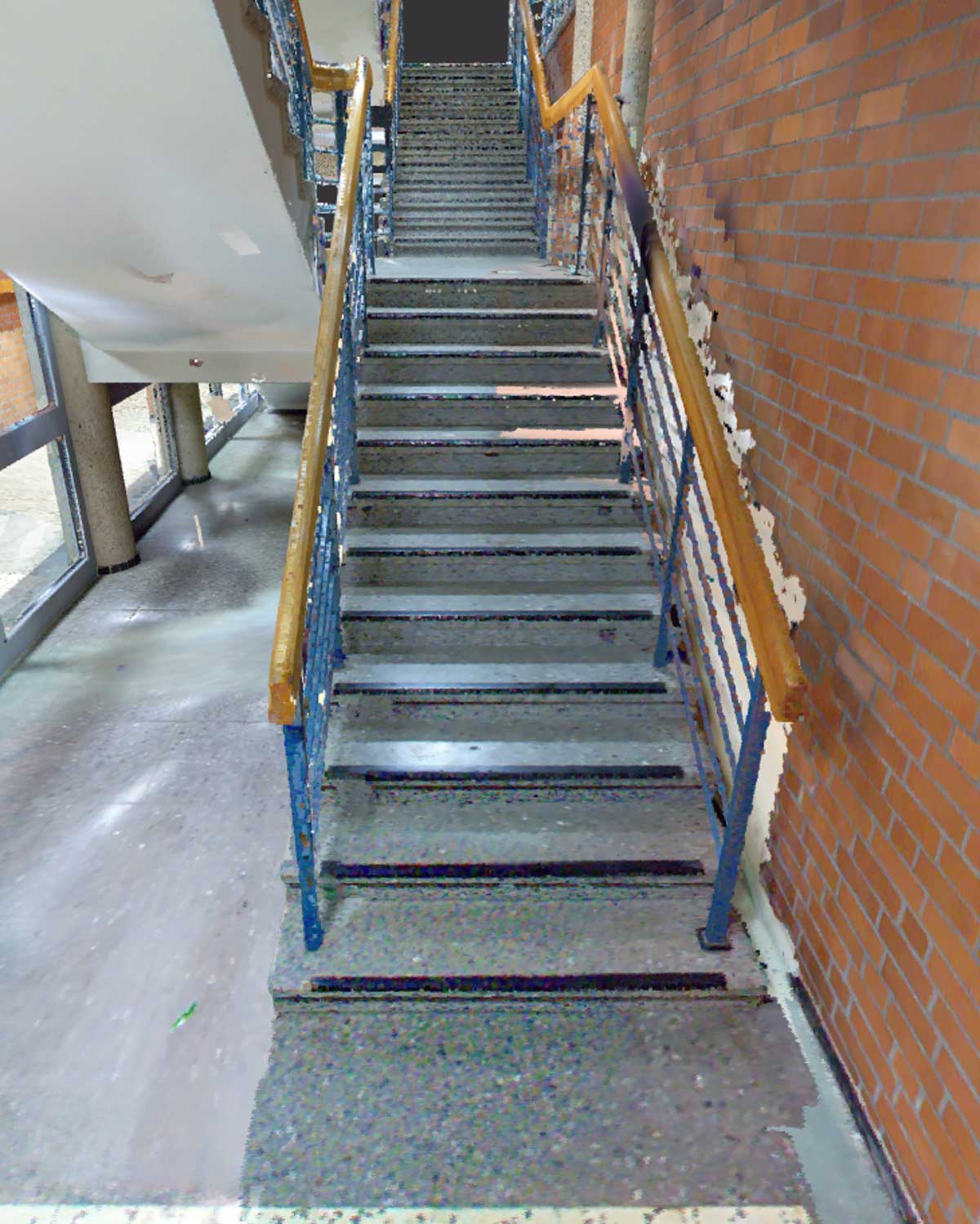

Im Innendienst wurden die einzelnen Scanbahnen verarbeitet und zu einer zusammenhängenden 3D-Punktwolke zusammengeführt.
05
Ableitung der Planunterlagen

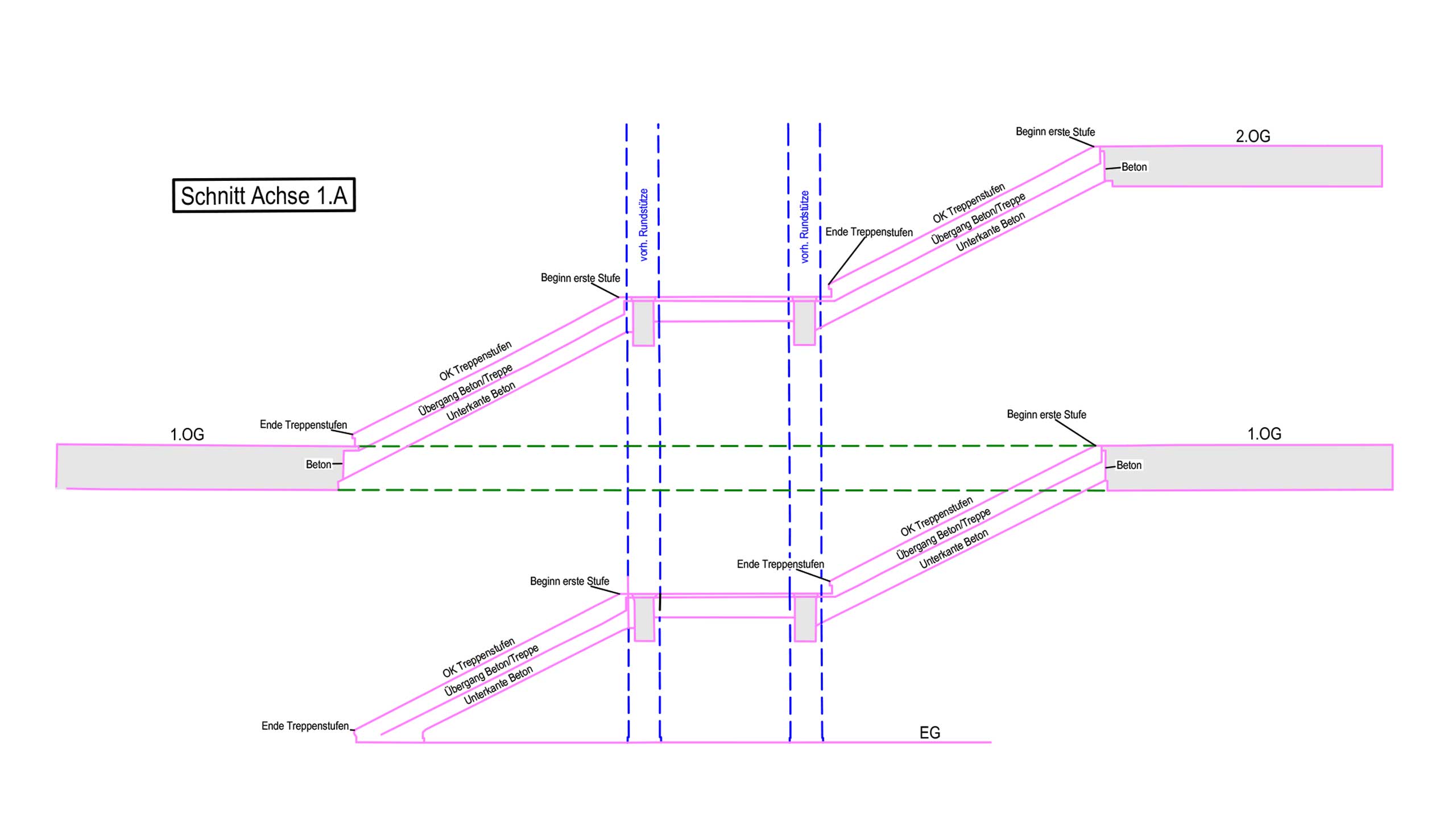

Aus der Punktwolke entstanden Grundrisse der einzelnen Etagen sowie Längsschnitte über den gesamten Treppenverlauf. Zusätzlich wurden Geschosshöhen, Treppensteigungen und Auftritte sowie Podest- und Deckendicken ausgewertet.
Unser Vorgehen
01. Abstimmung des Aufnahmeablaufs
Die Vermessung wurde so geplant, dass die Treppenhäuser während des laufenden Schulbetriebs möglichst störungsfrei erfasst werden konnten.
02. Mobile Erfassung aller Geschosse
Mit dem NavVis MLX wurden Treppenläufe, Podeste, Wände, Türöffnungen, Fußböden, Deckenhöhen, Unterzüge, Treppenaugen sowie Säulen und Stützen vollständig aufgenommen.
03. Konzentration auf planungsrelevante Bauteile
Die Geländer wurden bewusst nicht als eigener Bestandsbestandteil ausgearbeitet, da sie für die weitere Planung nicht erforderlich waren.
04. Registrierung der Scandaten
Im Innendienst wurden die einzelnen Scanbahnen verarbeitet und zu einer zusammenhängenden 3D-Punktwolke zusammengeführt.
05. Ableitung der Planunterlagen
Aus der Punktwolke entstanden Grundrisse der einzelnen Etagen sowie Längsschnitte über den gesamten Treppenverlauf. Zusätzlich wurden Geschosshöhen, Treppensteigungen und Auftritte sowie Podest- und Deckendicken ausgewertet.
Technologien & Equipment
Für die Bestandserfassung kam der NavVis MLX zum Einsatz. Das mobile Scansystem ermöglichte eine effiziente Aufnahme aller Geschosse, ohne an jeder Position ein stationäres Messgerät neu aufbauen zu müssen.
Geräte
- Mobiles Laserscansystem NavVis MLX
Software
- NavVis IVION
- Geograf
Ergebnis & Mehrwert
Digitale Bestandsgrundlage für die weitere Treppenhaussanierung
Die Architektin erhielt eine vollständige 3D-Punktwolke des Treppenhauses sowie daraus abgeleitete Grundrisse und Schnitte. Damit können Maße und Geometrien auch im weiteren Planungsverlauf direkt am digitalen Bestand überprüft werden.
Mehrwert für die Planung:
Tatsächlicher Bestand statt unzureichender Altpläne
Vollständige Erfassung über mehrere Geschosse
Maße jederzeit digital überprüfbar
Sicherere Planung und Vorbereitung von Bauteilen
Weniger zusätzliche Kontrolltermine vor Ort
Dauerhaft verfügbare Bestandsdokumentation
Gerade bei Sanierungen im Bestand reduziert eine vollständige Punktwolke das Risiko, dass Abweichungen erst während der Montage erkannt werden. Auch zu einem späteren Zeitpunkt lassen sich zusätzliche Maße aus den vorhandenen Daten ableiten, ohne das Gebäude erneut vollständig vermessen zu müssen.
